CQ108智能電源時序器說明書
一、產品概述

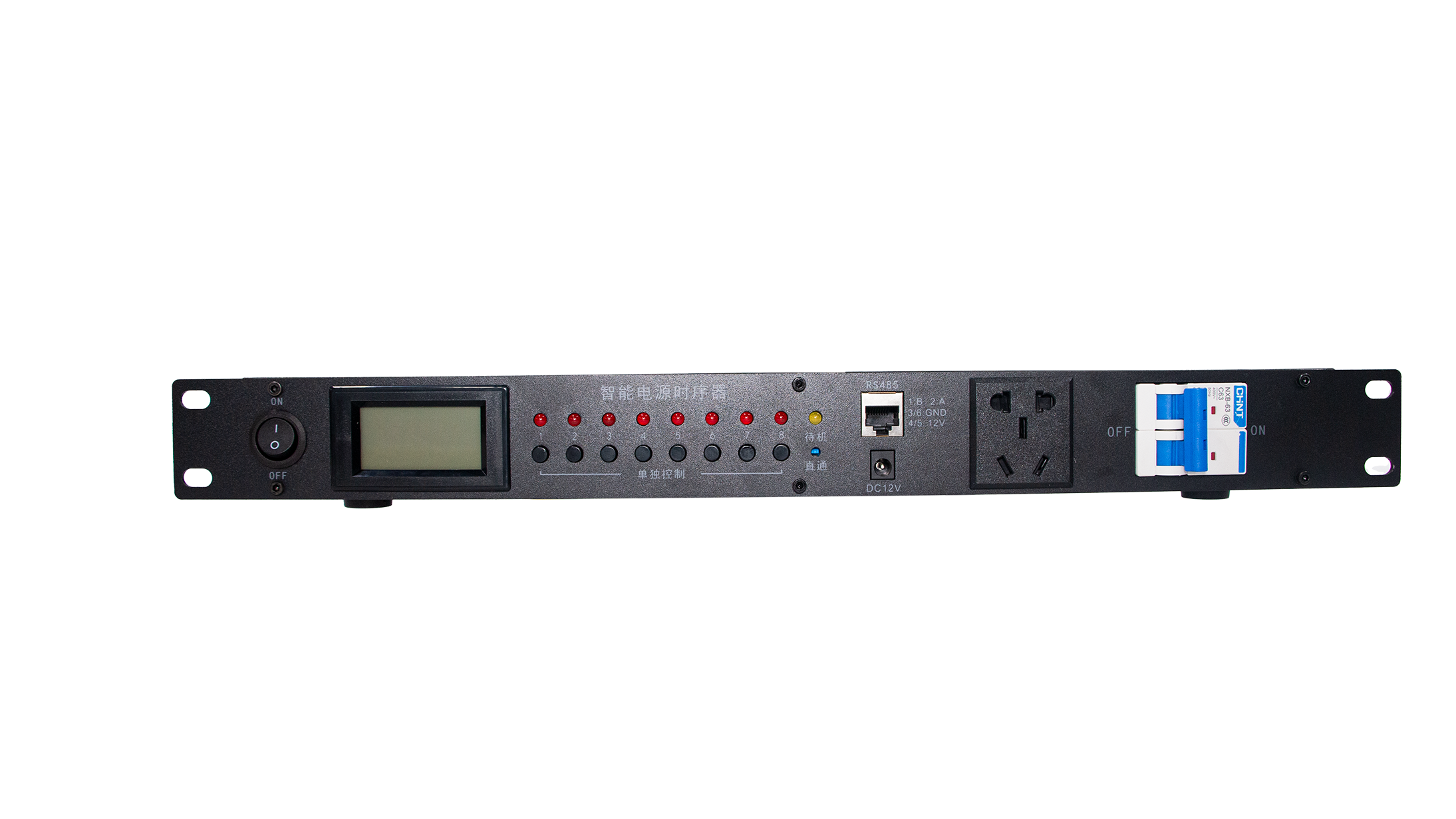

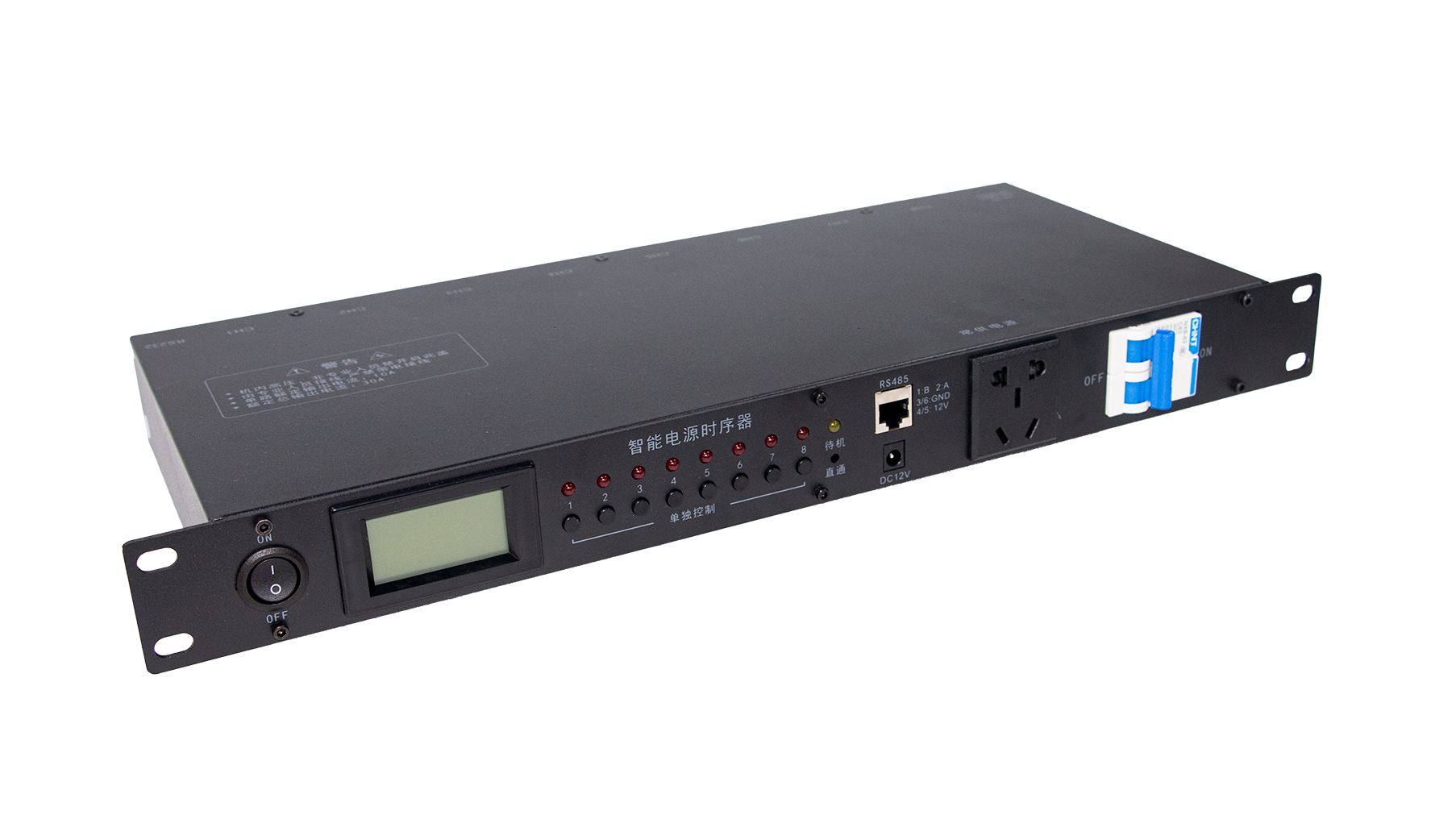

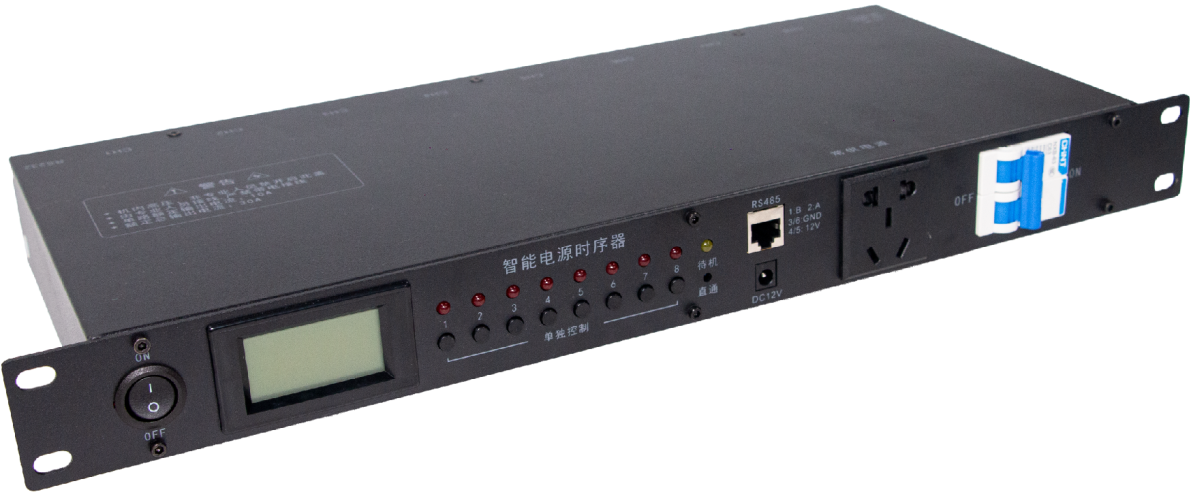

CQ108是一款用于控制用電設備開啟/關閉的智能電源時序器，共有9個通道，可以通過設備按鍵、外接RS485觸控面板、及第三方RS232串口進行控制，還可以通過108時序配置軟件進行各種設置。CQ108能有效防止用電設備同一時間開啟產生的電流沖擊，保護用電設備，同時通過智能化管理，達到節約用電的目的。CQ108主要應該用在各類音響工程、電視廣播系統、電腦網絡系統及其它電氣應用系統。
二、產品功能
l 1個63A空氣開關斷路器，當后級短路時可自動斷開。
l 1個LCD顯示屏可顯示電網電壓。
l 8個可控制開啟/關閉通道，1個常備開啟電源通道。
l 1個時序開關按鍵，可手動控制時序器的開啟/關閉。
l 8個獨立按鍵，可手動控制對應通道的開啟/關閉。
l 1個直通按鍵，可通過小螺絲刀手動控制時序同時開啟/關閉8個通道。
l 1個RS485接口，通過網線外接控制面板控制時序器開關。
l 1個RS232接口，通過協議進行第三方控制及軟件配置。
l 1個DC12V電源輸入接口：可外接12V/2A電源適配器給時序器供電。
l 8個LED通道指示燈，顯示對應通道開啟/關閉狀態，燈亮為開啟狀態。
l 1個待機狀態指示燈，當所有通道關閉時亮黃色。
l AB分組模式控制：可通過108時序配置軟件將8路通道分成2組進行控制，例如第一組為1、2、3、4路；第二組為5、6、7、8路。
l 恒定通道開啟控制：可通過108時序配置軟件將指定的1路或多路通道設定為恒定開啟狀態，設定后該通道不參與時序控制。

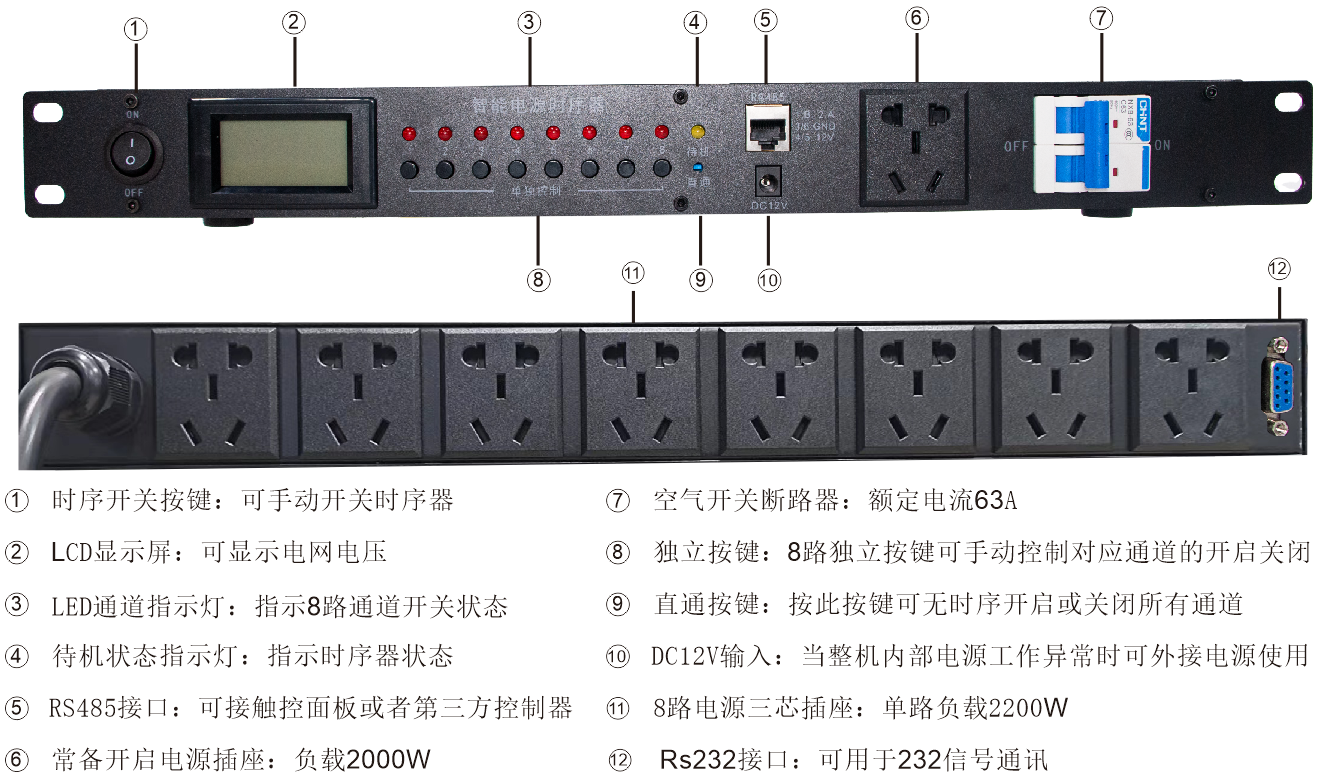

三、接口說明
四、接線方案說明

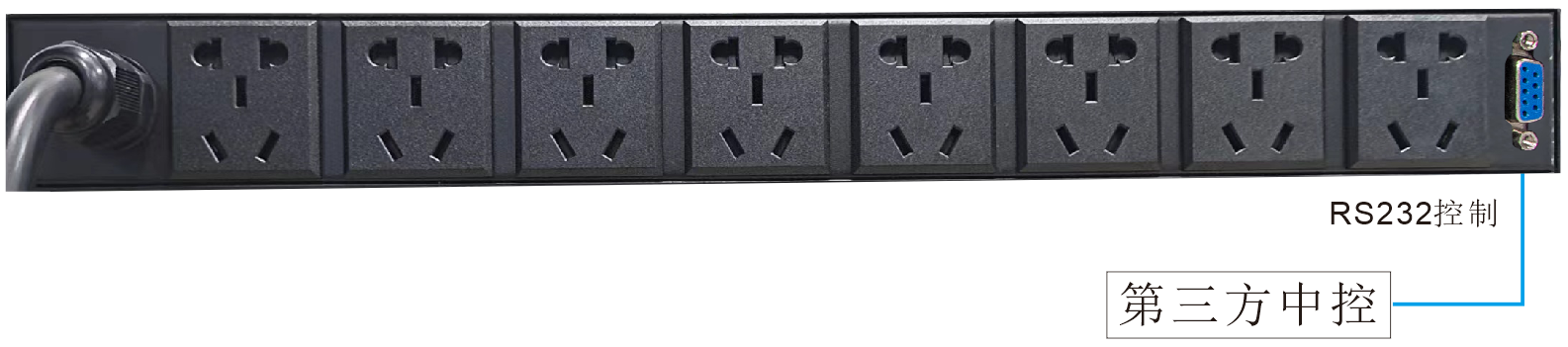

方案1（通過第三方控制）

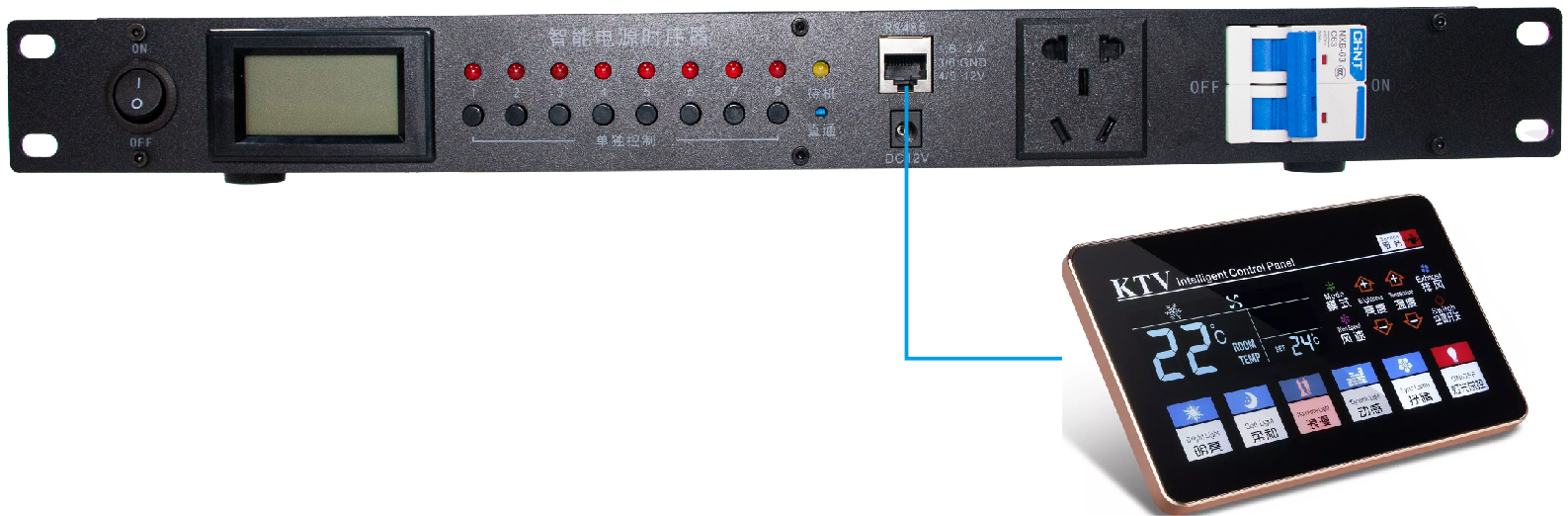

方案2（通過觸控面板控制）
五、技術參數
使用環境溫度： | 0℃——40℃ | 環境溫度： | 0％——75％ |
存儲環境溫度: | -20℃--60℃ | 總功率容量： | 6600W阻性負載 |
輸入/工作電壓： | AC110V—AC220V/50HZ | 整機自身功耗： | ≤12W |
可控路數： | ８路（每路2200W阻性負載，不超過2500W） | 常供電源： | 1路2000W |
RS232接口： | DB9類型 | RS485接口： | RJ45類型，12V對外供電 |
電源插座參數： | 10A/250V | 電源輸入線： | 正標三芯4mm2線材外露１米 |
凈重： | 3KG | 毛重： | 3.3KG |
整機外形尺寸： | L485*W200*H47mm（不含電源線及接頭） |
六、串口控制協議說明
出廠默認 RS232波特率9600；RS485波特率1200
功能說明 | 控制碼 | 反饋碼 | 備注 |
查詢碼 | BE 8C FF 4F | CA 8C status 4F | status 從右到左依次為通道1- 通道8，置1 則為開啟狀態，如 CA 8C 0C 4F，0x0C 轉為二進制 0b00001100，表示通道3 和通 道4 開啟，其余為關閉狀態 |
時序開 | BE 8C 97 4F |
|
|
時序關 | BE 8C 9D 4F |
|
|
插座1開 | BE 8C BA 4F |
|
|
插座1關 | BE 8C B9 4F |
|
|
插座2開 | BE 8C BC 4F |
|
|
插座2關 | BE 8C BB 4F |
|
|
插座3開 | BE 8C BF 4F |
|
|
插座3關 | BE 8C BD 4F |
|
|
插座4開 | BE 8C F2 4F |
|
|
插座4關 | BE 8C F1 4F |
|
|
插座5開 | BE 8C F4 4F |
|
|
插座5關 | BE 8C F3 4F |
|
|
插座6開 | BE 8C F6 4F |
|
|
插座6關 | BE 8C F5 4F |
|
|
插座7開 | BE 8C F8 4F |
|
|
插座7關 | BE 8C F7 4F |
|
|
插座8開 | BE 8C FA 4F |
|
|
插座8關 | BE 8C F9 4F |
|
|
模式A關 | BE 8C FB 4F |
| 控制A組通道時序關閉 |
模式A開 | BE 8C FC 4F |
| 控制A組通道時序開啟 |
模式B關 | BE 8C FD 4F |
| 控制B組通道時序關閉 |
模式B開 | BE 8C FE 4F |
| 控制B組通道時序開啟 |

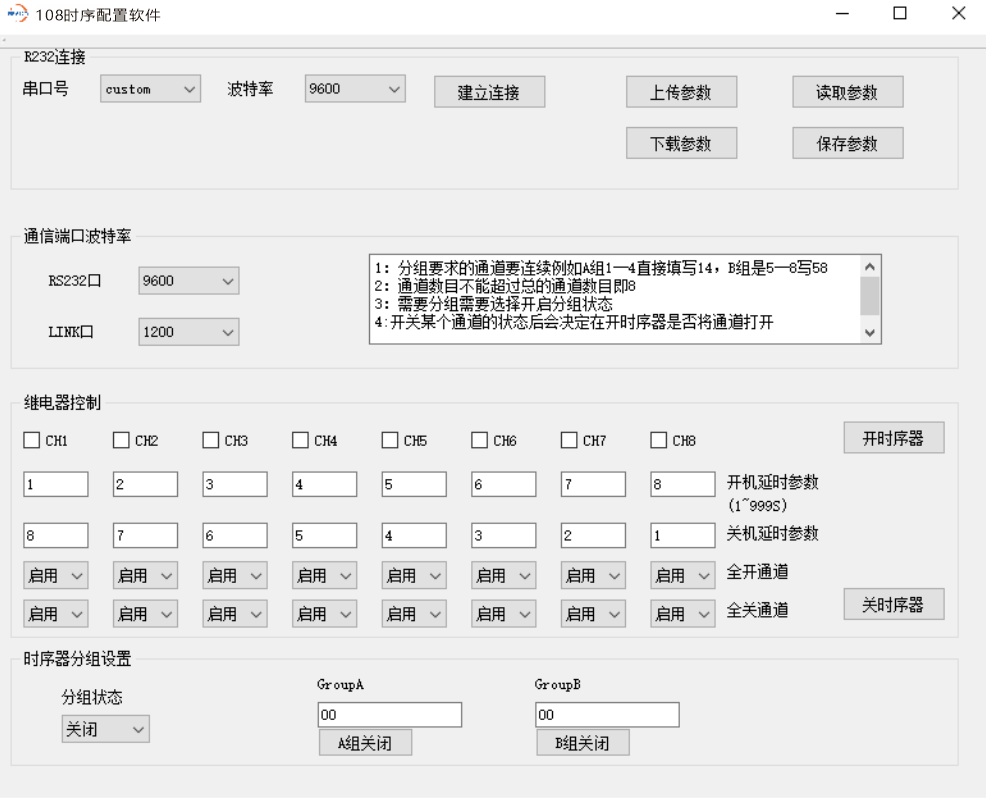

七、108時序配置軟件說明
八、技術支持
有任何疑問請聯系代理商或廠家。
