一、產品概述
DMX512 分配器是一款用于對DMX512燈光控制信號進行整形放大和4路分配輸出的設備，各輸入輸出接口采用光電隔離技術，適用于KTV包間、多功能廳、酒吧、清吧等燈具種類多、控制器之間距離遠、線路復雜干擾多的場所。

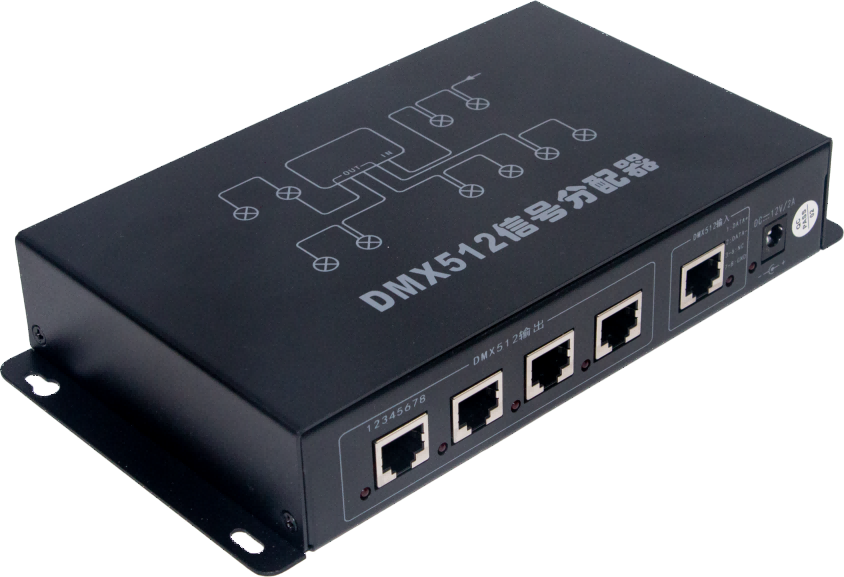

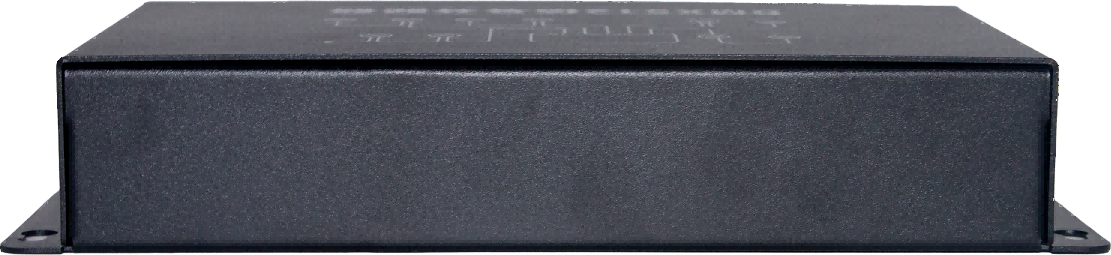

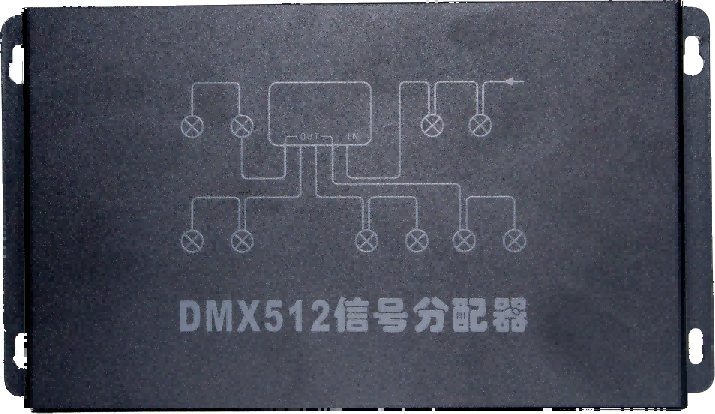

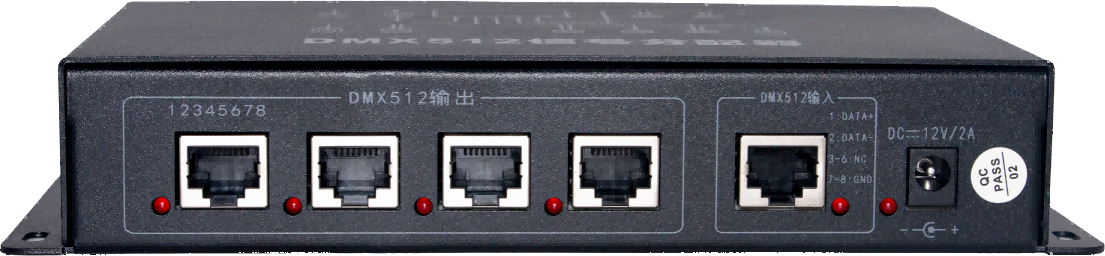

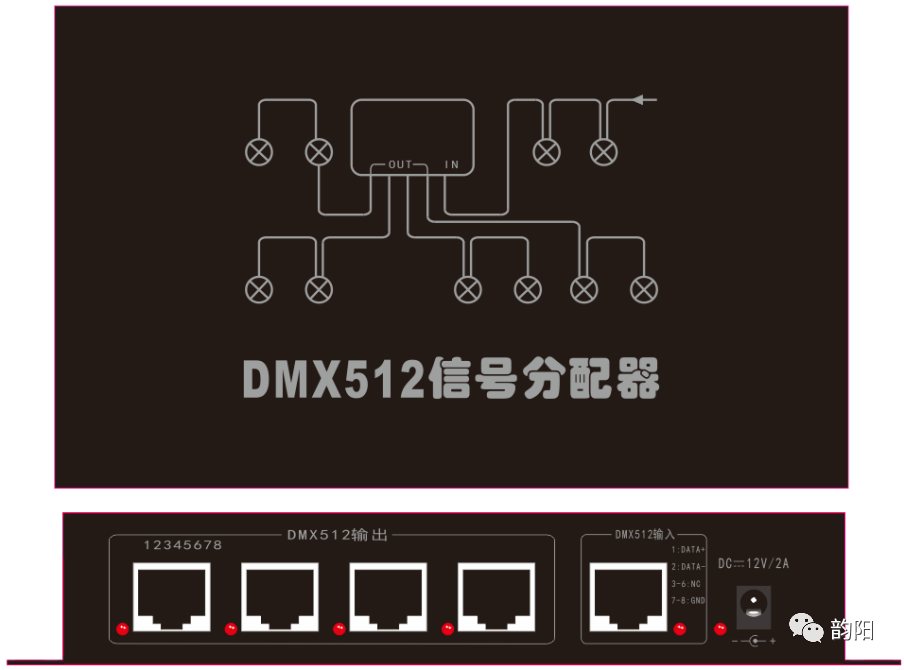

二、產品外觀
四、產品使用接線方法

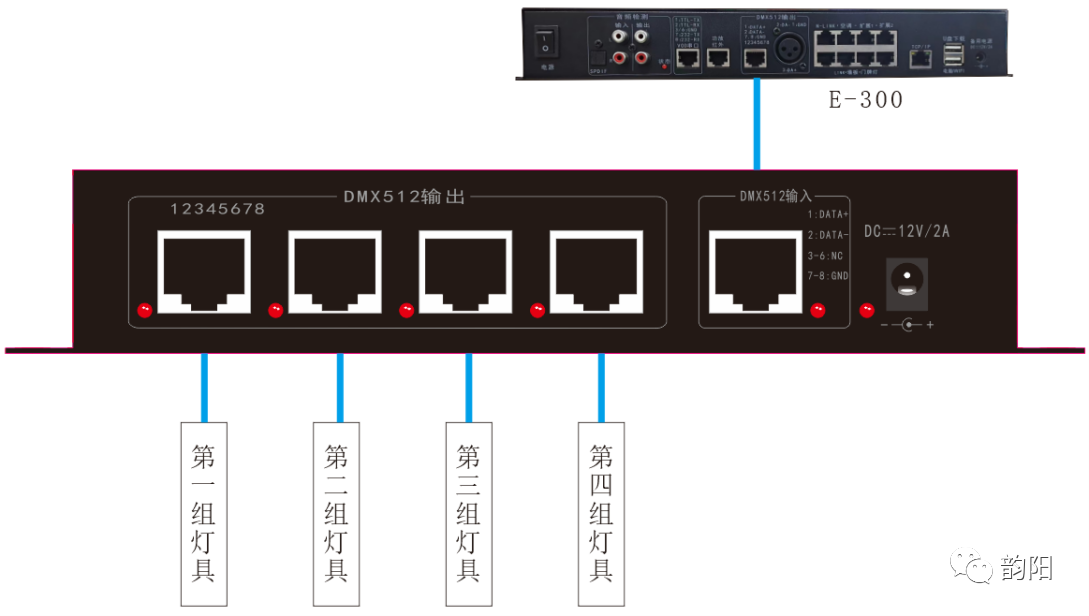

方案1（在機柜內有多組燈具時接口不夠用，隔離抗干擾輸出時采用）

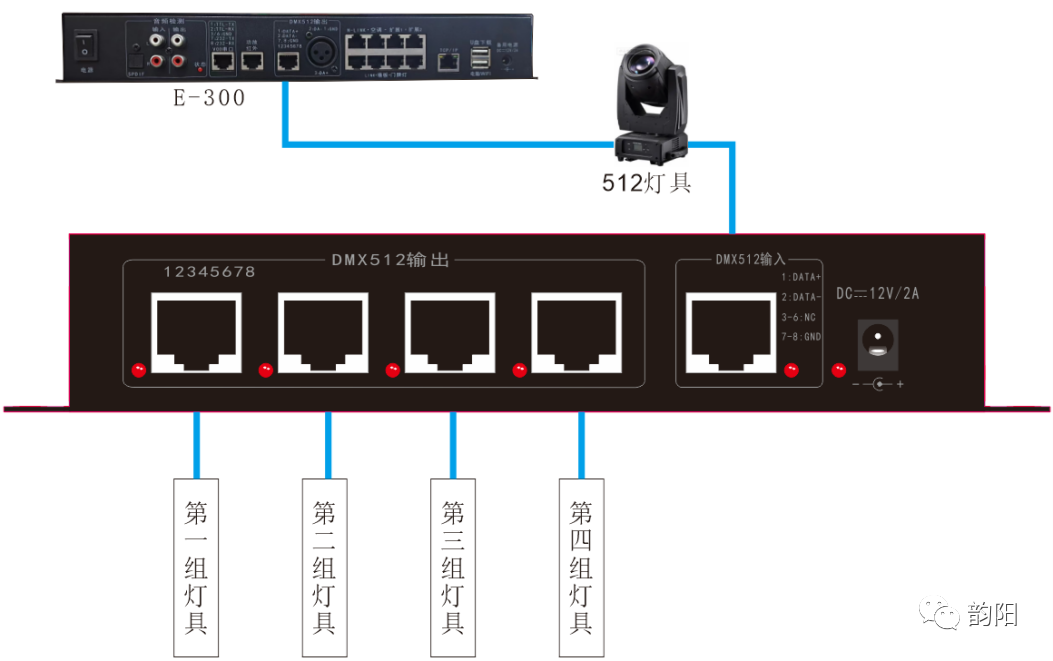

方案2（在信號傳輸過程中信號有衰減時采用）

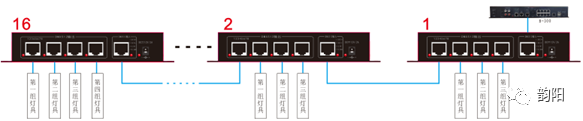

方案3（當燈具分的端口特別多時設備集聯采用）
五、常見故障排查
故障 | 分析判斷解決 |
設備不通電 | 首先檢查電源指示燈有沒有亮，如果沒有亮,檢查輸入12V是否正常，如果不正常測更換電源適配器。 |
512信號指示燈不亮 | 檢查512輸入信號是否正常，如不正常，更換從燈控到分配器之間的網線。 |
DMX512無輸出 | 測試一下其它輸出口是否正常，如也不正常，檢測一下輸入信號是否正常，如果輸出信號正常，則換一臺分配器測試一下，如果不正常，檢查燈控到分配器之間的網線。 |
